Nalika kiriman global smartphone sing bisa dilipat terus mundhak,Layar LCD Seri Lipatwis dadi salah sawijining segmen sing paling nuntut teknis ing pasar aftermarket elektronik konsumen. Ora kaya pangolahan standar kanggo tampilan panel datar tradisional, layar fleksibel menehi tantangan unik ing struktur fisik, karakteristik listrik, lan mode kegagalan, sing mbutuhake kemampuan khusus kanggo nguji, menehi peringkat, lan ndandani.
Miturut data IDC, kiriman smartphone sing bisa dilipat global ngluwihi 22 yuta unit ing 2025, kanthi basis kumulatif sing dipasang ngluwihi 50 yuta unit. Samsung nyekel kira-kira 65% saka pasar iki, nggawe seri Fold minangka sumber panjaluk perbaikan pasar paling gedhe kanggo Layar LCD Seri Lipat. Riset industri nuduhake tingkat kegagalan layar 7-9% sajrone 12 wulan panggunaan ing piranti sing bisa dilipat, luwih dhuwur tinimbang tingkat 3-5% kanggo telpon jinis bar unggulan tradisional. Patah kabel fleksibel area engsel, delaminasi substrat fleksibel, lan peringkat kegagalan sensor tutul minangka telung mode kegagalan paling dhuwur. Biaya panggantos resmi kanggo rakitan layar lempitan anyar biasane saka 200 nganti 400, kanthi wektu ngenteni 5-10 dina kerja. Kasunyatan iki wis nyepetake pematangan saluran pemulihan lan perbaikan profesional kanggo Layar LCD Seri Lipat.

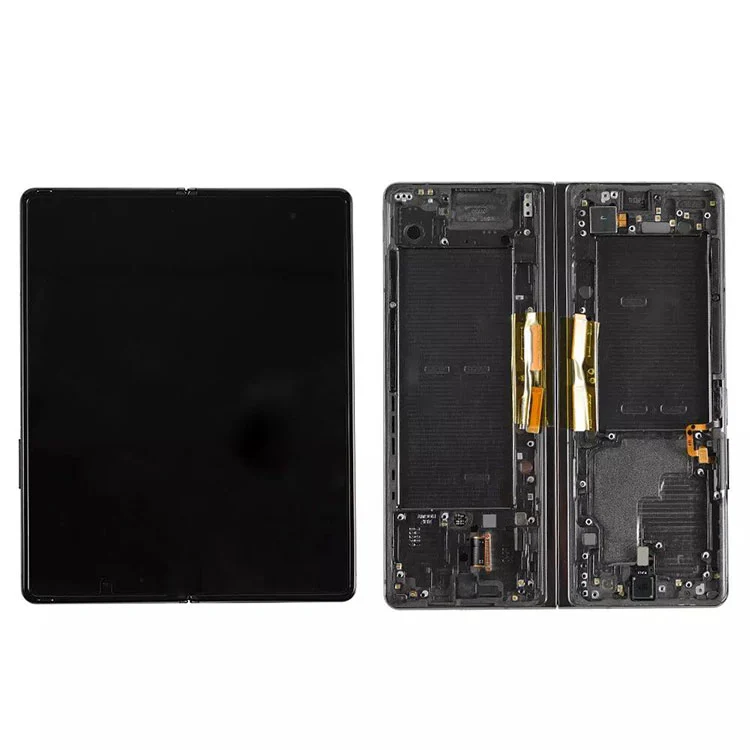

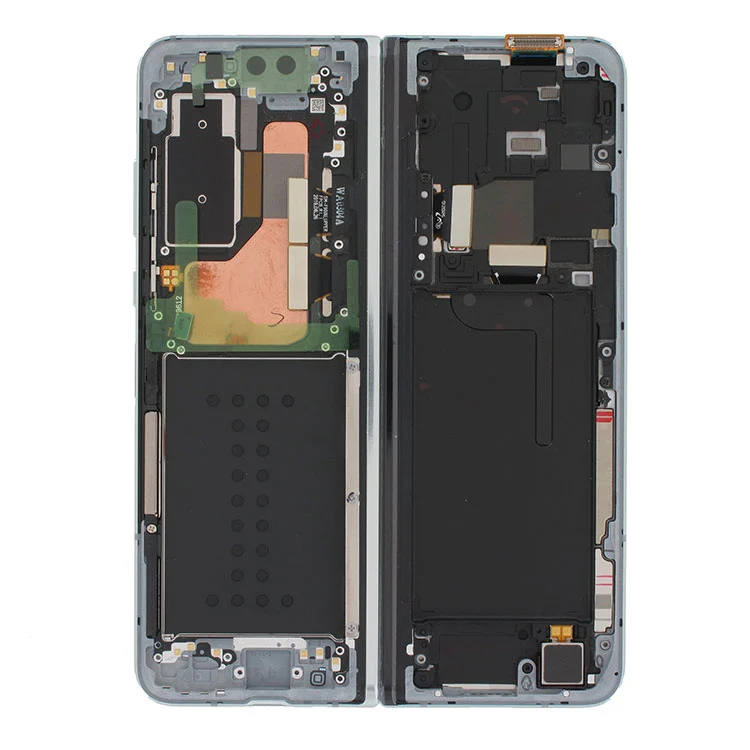

Tabel ing ngisor iki nampilake pengenal model lan spesifikasi teknis utama kanggo Layar LCD Seri Lipat sing saiki kasedhiya ing pasar sawise:
| Model produk | Piranti sing kompatibel | Tipe Panel | Ukuran Tampilan Utama | Resolusi | Refresh Rate | IC driver |
|---|---|---|---|---|---|---|
| Lipat 6 LCD | Galaxy Z Fold6 | Dinamis AMOLED 2X | 7.6" | 2160×1856 | 120Hz | S6SY761X |
| Lipat 5 LCD | Galaxy Z Fold5 | Dinamis AMOLED 2X | 7.6" | 2176×1812 | 120Hz | S6SY761 |
| Lipat 4 LCD | Galaxy Z Fold4 | Dinamis AMOLED 2X | 7.6" | 2176×1812 | 120Hz | S6SY760 |
| Lipat 3 LCD | Galaxy Z Fold3 | Dinamis AMOLED | 7.6" | 2208×1768 | 120Hz | S6SY759 |
| Lipat 2 LCD | Galaxy Z Fold 2 | Dinamis AMOLED | 7.4" | 2213×1689 | 120Hz | S6SY758 |
| Lipat LCD | Galaxy Fold (Generasi 1) | Dinamis AMOLED | 7.3" | 2152×1536 | 60Hz | S6SY757 |
Cathetan Kompatibilitas:Pinout konektor lan tugas kabel fleksibel beda-beda antarane generasi. Panggantos lintas generasi ora didhukung.
Saka perspektif engineering, gagal ingLayar LCD Seri Lipattindakake pola fisik dikenali tinimbang distribusi acak.
Engsel-Area Metal Trace fraktur lemes
Jejak logam multi-lapisan (garis data, garis pindai, saluran listrik) ing sangisore panel OLED fleksibel ngalami stres mlengkung siklik sajrone lempitan bola-bali. Data laboratorium nuduhake manawa Samsung menehi rating tampilan kasebut nganti 200.000 lipatan, panggunaan ing jagad nyata kanthi toleransi engsel lan mlebu bledug ngasilake retakan mikro ing sawetara conto sawise 80.000-100.000 siklus. Tes listrik nuduhake siji utawa luwih garis vertikal (padhang utawa peteng), nuduhake sirkuit mbukak utawa cendhak. Jinis gagal iki bisa ditangani liwat peralatan ikatan tliti, nemokake titik fraktur ing perbesaran 100x lan nggawe sambungan listrik maneh nggunakake film konduktif anisotropik (ACF) kanthi ikatan termokompresi.
Delaminasi Substrat Fleksibel Ngasilake Mundhut Tutul
Lapisan sensor tutul ing tampilan sing bisa dilipat biasane nggunakake kawat nano perak utawa bahan bolong logam sing dilapisi ing substrat polimida sing fleksibel. Lempitan sing dawa bisa nyebabake pamisahan lokal ing antarane substrat lan lapisan adesif optik kaca tutup, sing nyebabake gangguan sinyal tutul. Gejala khas yaiku pita lebar 2-3cm ing tengah layar tanpa respon tutul. Iki mbutuhake reresik lingkungan lan re-laminasi kamar resik nggunakake adesif optik transmisi dhuwur kanthi peralatan ikatan vakum. Kurang saka 12-15% fasilitas ndandani bisa terus-terusan ngatasi masalah iki.
IC Driver utawa Kabel Fleksibel Gagal Lengkap
Sawetara Layar LCD Seri Lipat katon ora rusak nanging ora nuduhake output tampilan. Pengujian isolasi kesalahan biasane ngenali IC driver sing gagal utawa kabel fleksibel dawa sing rusak sing mlaku ing area engsel, sing nuduhake titik lemah mekanik ing jalur sinyal. Sawise nemokake segmen sing salah nggunakake papan diagnostik, kabel fleksibel bisa diganti utawa IC driver dibaleni maneh. Jinis ndandani iki nduweni biaya paling murah ing antarane telung kategori kegagalan utama, kanthi tingkat sukses ngluwihi 85%.
Standar Grading Lima Tingkat
Operasi pemulihan profesional wis nggawe sistem penilaian sing apik kanggo ngolah Layar LCD Seri Lipat:
| sasmita | definisi | Standar Tes Listrik | Path Disposisi |
|---|---|---|---|
| A | Unit apik fungsi lengkap | Panyimpangan tutul <1.5mm ing kabeh area, keseragaman padhang> 85%, ora ana cacat tampilan | Recirculation langsung |
| B | Cacat kosmetik cilik | Fungsionalitas lengkap, goresan polarisasi cilik utawa nyandhang pigura sing diidini | Diresiki, sirkulasi mudhun |
| C | Gagal fungsi sing bisa didandani | Fraktur lentur, gagal IC utawa anomali papan driver, nanging panel lan lapisan tutul utuh | Ketik proses ikatan / relaminasi |
| D | Gagal fungsional sing ora bisa didandani | Kebocoran cairan panel, OLED burn-in utawa fraktur fisik substrat | Disassemble kanggo bagean komponen-tingkat |
| E | Lengkap | Kerusakan liwat-struktur ing pirang-pirang lapisan | Recovery materi |
Data industri saka proses pemulihan nyata nuduhake yen ing antarane Layar LCD Seri Lipat sing diklumpukake, Kelas A lan B bebarengan nyathet 18-22%, Kelas C kalebu 35-40%, lan Kelas D lan E nggawe sisa. Luwih saka setengah saka layar gagal nyekeli nggunakake maneh utawa Nilai Recovery komponen, Ngartekno luwih saka kira-kira 30% tingkat nggunakake maneh kanggo LCD flat tradisional.
Grading akurat saka Layar LCD Seri Lipat mbutuhake matriks peralatan uji khusus:
| Kategori Test | prabotan | Spesifikasi Utama | Item Tes |
|---|---|---|---|
| listrik | Tampilan Tester | Dhukungan protokol MIPI, 3.3V-5.5V sing bisa diatur | Skala abu-abu, werna solid, pola gradien |
| listrik | Papan Tes Tutul | Pindai matriks 126-titik, akurasi ± 0,5mm | Deteksi zona mati, pangukuran drift |
| listrik | Rak tuwa | 72 jam, 25°C-45°C siklus | Skrining kegagalan laten |
| Optik | Tabel Transmisi Cahya | 5000-8000 Lux luwes | Kebocoran cairan, karusakan remuk, gelembung polarisasi |
| Optik | Pengukur Kedalaman Lipatan | Sensor pamindahan laser, presisi ± 0.01mm | Pengukuran kedalaman lipatan fisik |
| Visual | Mikroskop | 100-200x perbesaran | Oksidasi driji emas, retak mikro |
| linuwih | Suhu/Kamar Kelembapan | 60°C / 90% RH | Validasi stabilitas sawise ndandani |
| linuwih | Tester Lipat | 15-20 siklus / menit, amba programmable | Bend life sampling |
Analisis layar seri Samsung Fold sing wis pulih nuduhake distribusi mode kegagalan sing beda-beda ing kabeh generasi:
| Model Layar | Fraktur Fleksibel | Tutul Delamination | IC/Kabel Fleksibel | Liyane | Tingkat Repairability sakabèhé |
|---|---|---|---|---|---|
| Lipat 6 LCD | 41% | 18% | 24% | 17% | 67% |
| Lipat 5 LCD | 44% | 16% | 22% | 18% | 68% |
| Lipat 4 LCD | 46% | 15% | 21% | 18% | 68% |
| Lipat 3 LCD | 52% | 12% | 19% | 17% | 71% |
| Lipat 2 LCD | 48% | 14% | 20% | 18% | 69% |
| Lipat LCD | 38% | 10% | 35% | 17% | 72% |
Generasi anyar Fold 6 lan Fold 5 nuduhake desain kabel lentur sing luwih apik kanthi tingkat fraktur sing luwih murah dibandhingake karo Fold 3. Tampilan Lipat generasi pisanan nduweni tingkat kegagalan IC driver sing luwih dhuwur nanging umume luwih gampang didandani, sing nyebabake perbaikan sakabèhé paling dhuwur ing antarane kabeh generasi.
Ing ngisor iki kisaran rega referensi kanggo Layar LCD Seri Lipat miturut kelas ing distribusi B2B (USD saben unit, data pasar Q1 2026):
| Model Layar | Kelas A | Kelas B | Kelas C (Didandani) | Kelas D (Bagian) |
|---|---|---|---|---|
| Lipat 6 LCD | $165-190 | $140-160 | $85-105 | $35-45 |
| Lipat 5 LCD | $110-130 | $90-110 | $55-70 | $25-35 |
| Lipat 4 LCD | $80-95 | $65-80 | $40-50 | $18-25 |
| Lipat 3 LCD | $55-65 | $45-55 | $30-38 | $12-18 |
| Lipat 2 LCD | $35-45 | $28-35 | $18-25 | $8-12 |
| Lipat LCD | $25-32 | $18-25 | $12-18 | $5-8 |
Cathetan rega:Unit Grade A cocog karo saluran perbaikan sing mbutuhake kualitas premium. Unit sing didandani Grade C (panggantos post-bonding utawa polarizer) nawakake fungsi lengkap kanggo para panuku sing sensitif rega. Bagean kelas D nyedhiyakake kabel fleksibel, IC driver, lan polarizer kanggo ndandani tingkat komponen.
Kanggo kabeh enemLayar LCD Seri Lipat(Lipat 6 / Lipat 5 / Lipat 4 / Lipat 3 / Lipat 2 / Lipat LCD), pasokan stabil kelas lengkap kasedhiya kalebu:
Kabeh kiriman ngalami tes tampilan, pemindaian tutul area lengkap, lan penilaian visual kanthi laporan tes sing diwenehake.
